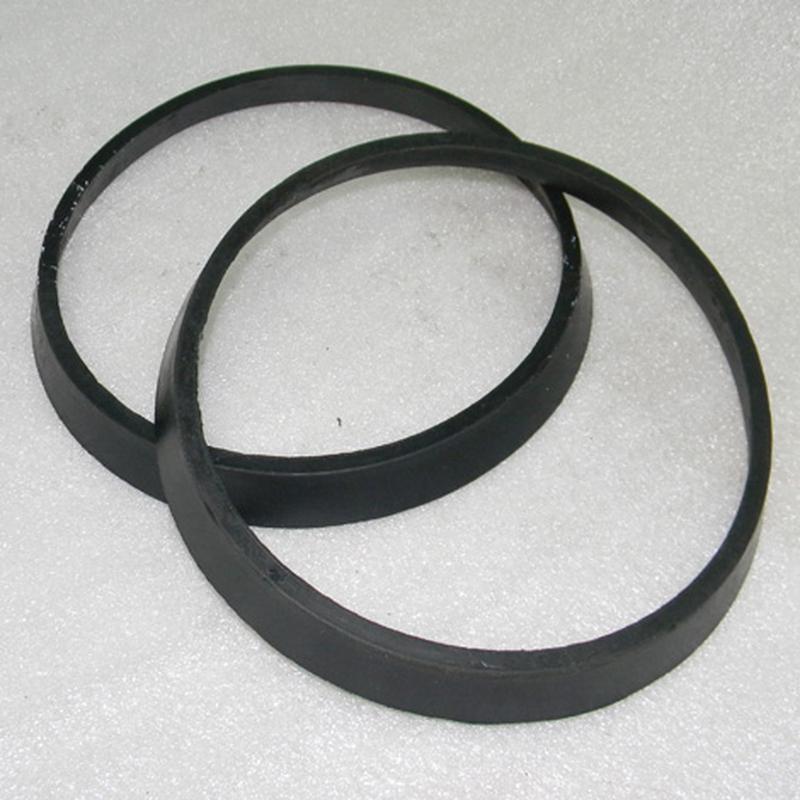

Накладка фрикционная

Фрикционная накладка нужна для обеспечения торможения электродвигателя подъема КГ. Торможение проходит только при выключении питания двигателя за счет аксиального (вдоль оси) смещения ротора.

Тормоз не будет действовать при аксиальном сдвиге, превышающем 2,5 – 3мм. Максимально допустимый аксиальный ход ротора в процессе работы – до 2мм. Тормозной диск должен быть настроен таким образом, чтобы аксиальный ход конусного ротора был в пределах 0,5 – 1мм.

В результате использования после определенного износа ферродо, увеличивается аксиальный ход ротора, что приводит к увеличению тормозного пути, а это плохо. Для восстановления начального положения ротора и начального уровня тормозного пути, нормальные величины которого 80мм для Vпод.= 8м/мин; 120мм для Vпод.= 12м/мин и 150мм для Vпод.= 16м/мин, используется специальный регулировочный винт, при помощи которого аксиально смещается ступица тормозного диска, после чего винт опять застопоривается.
